Der steckbare Viva-Schalungsschoner
Einsatzmöglichkeiten Viva-Schalungsschoner
- Entwässerungsleitungen ∅56 – 125mm können durch Ausschneiden der vorperforierten Sollbruchstellenleicht eingeführt werden
- Pex-Leitungen ∅ 14/16/20mm für Kalt- und Warmwasser können durch das ausbrechen der vorperforierten Sollbruchstellen leicht eingeführt werden
- Saubere Aussparung nach dem Betonieren
Montagevorteile Viva-Schalungsschoner
- Einfache Montage mit Nägel

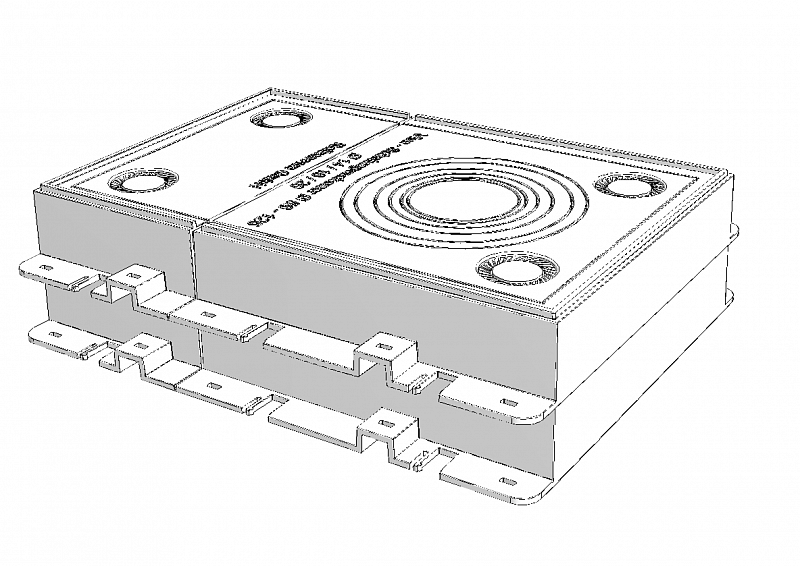

- Stapelbar durch aufsteckbaren Viva-Schalungsschoner dadurch in der Montagehöhe flexibel
- Kann auch auf die Varia-Einlegebox aufgesteckt werden dadurch grössere Aussparung
- Aneinander montier bar, dadurch grössere Aussparung und mit Vivo-Füsse flexibel höhenverstellbar
- Kann verkleinert werden auf Abmessung 230mm x 210mm dadurch mehr Einsatzmöglichkeiten
- Fadenkreuz für erleichtertes Anzeichnen
Anschlussvorteile Viva-Schalungsschoner
- Sauberer Anschluss der Leitungen nach dem betonieren
- Kein aufwendiges Bohren durch Schalung, dadurch schnellere Montage
- Rohre können sauber und rationell verschweisst und weitergeführt werden
Technische Daten
Anschluss ∅56 – 125mm
Wandstärke: 3 – 4 mm
Werkstoff: Kunststoff PP
Farbe: Grau
Gewicht: ca. 355g
Verpackungseinheit
- 50 Stk. pro Karton
- 300 Stk. pro Palette
Abmessungen in mm
- Länge: 300mm
- Breite: 250mm
- Höhe: 40mm
Einbauvorschläge Viva-Schalungsschoner

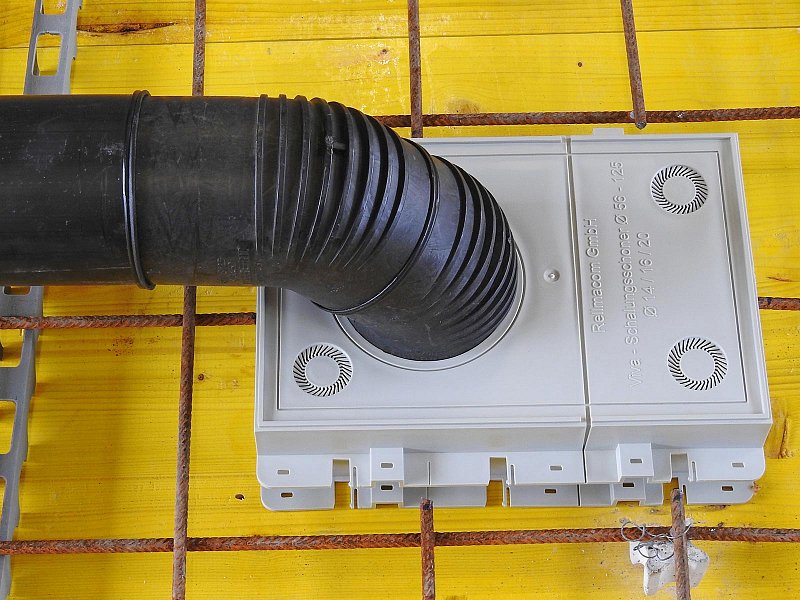

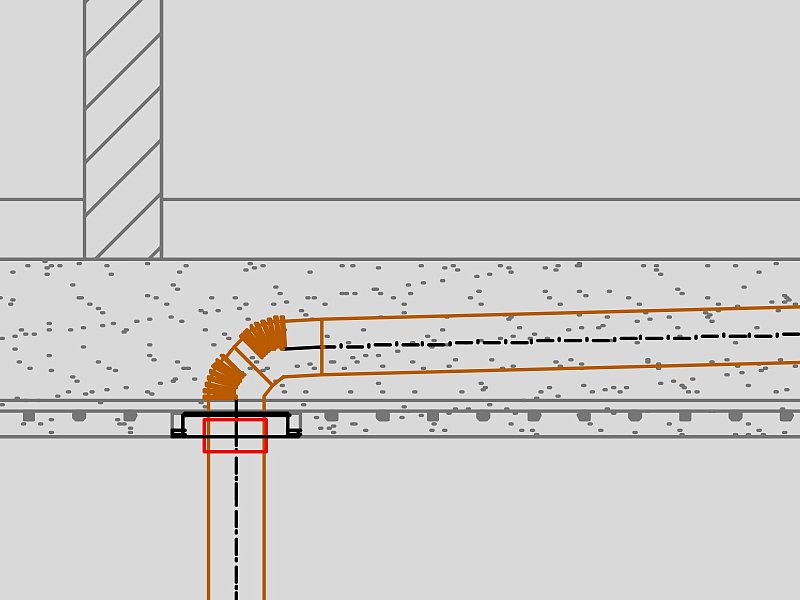

Anschluss Fallstrang
- Viva-Schalungsschoner auf Schalung mit Nägel montiert
- Saubere Aussparung für späteren Anschluss der Abwasserleitung

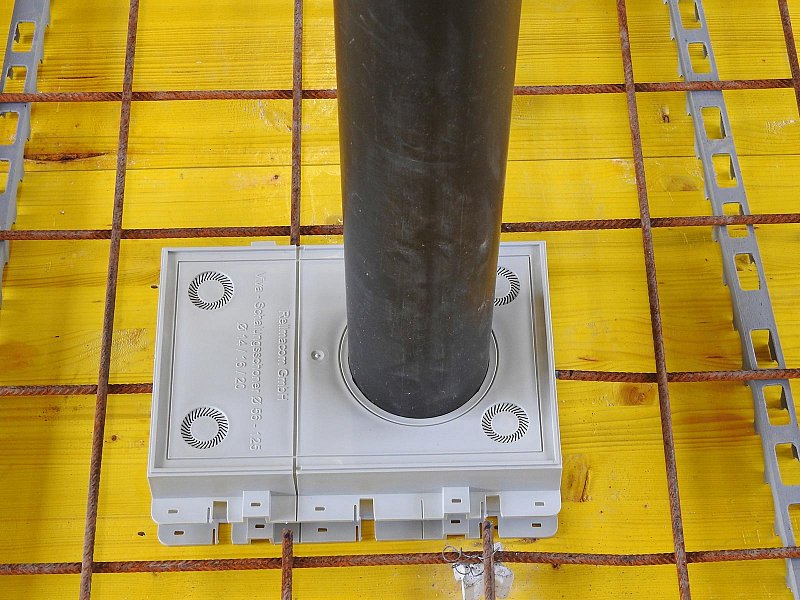

Anschluss Entlüftungsleitung bei Flachdach
- Viva-Schalungsschoner auf Schalung mit Nägel montiert
- Stapelbar durch aufstecken von zweiten Viva-Schalungsschoner in der Montagehöhe flexibel
- Durch Befestigung mit Kabelbinder des zweiten Viva-Schalungsschoners aneinander verbunden und dicht verschlossen
- Saubere Aussparung für späteren Anschluss der Entlüftungsleitung

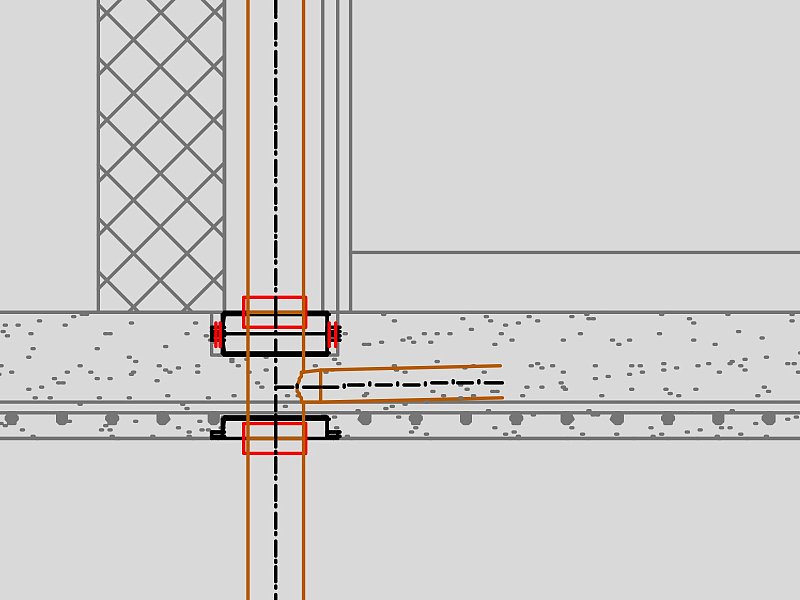

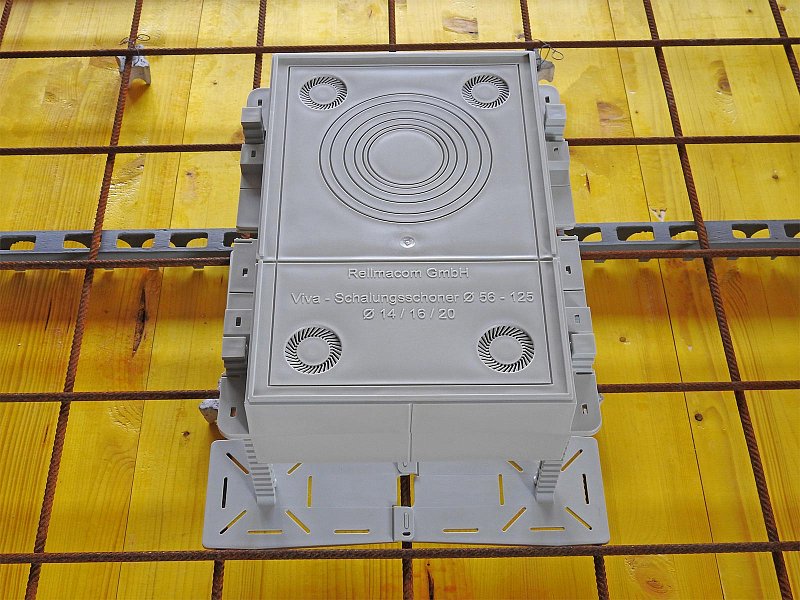

Anschluss Fallstrang bei geringer Deckenstärke
- Viva-Schalungsschoner auf Schalung mit Nägel montiert.
- Viva-Schalungsschoner kann aneinander montiert werden, dadurch geschlossene Aussparung
- Durch Befestigung mit Kabelbinder oder Vivo-Füsse aneinander verbunden und dicht verschlossen.
- Saubere Aussparung für späteren Anschluss der Abwasserleitung.

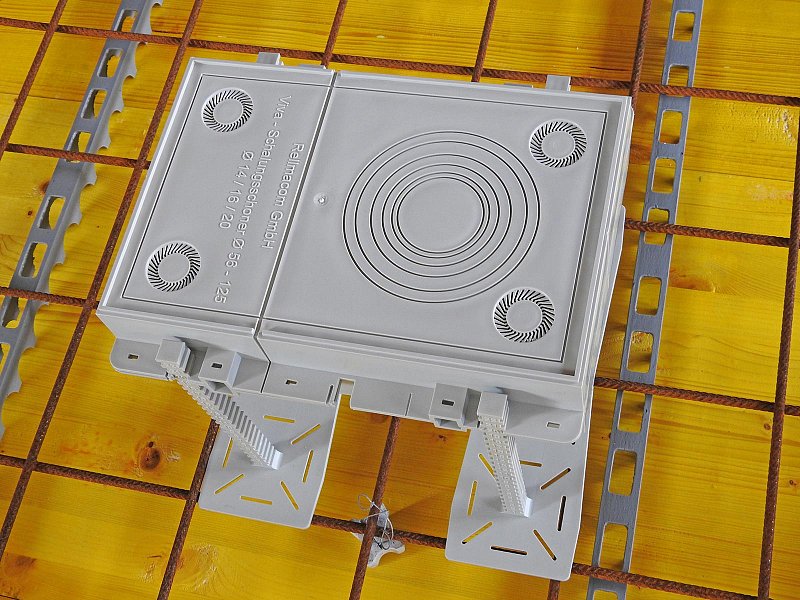

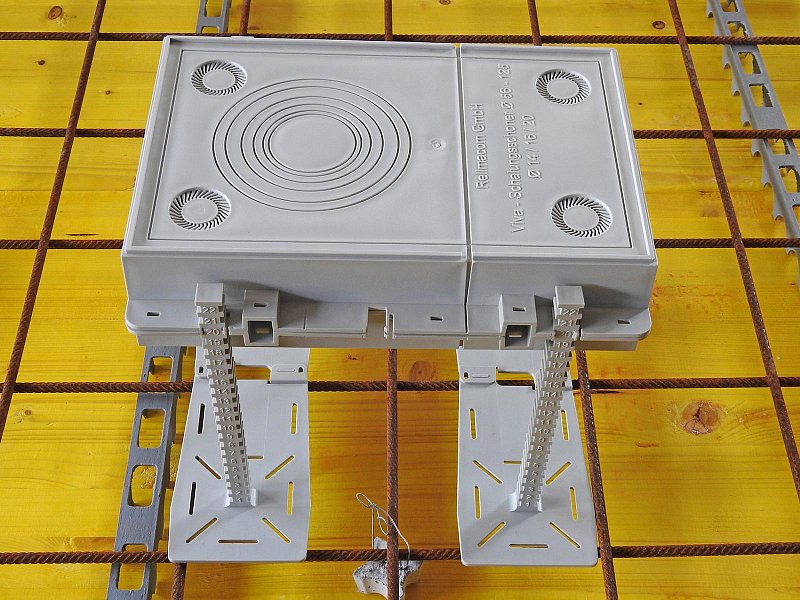

Anschluss Wasser- und Abwasserleitungen für einzelne Sanitärapparate
- Viva-Schalungsschoner kann aneinander montiert werden, dadurch geschlossene Aussparung.
- Durch Befestigung mit Kabelbinder oder Vivo-Füsse aneinander verbunden und dicht verschlossen.
- Viva-Schalungsschoner mit Vivo-Füssen, flexibel höhenverstellbar von 1cm bis 22cm.
Maximale Höhe Oberkante Viva-Schalungsschoner 45cm. - Füsse werden mit Kabelbinder oder Nagel an Armierung befestigt.
- Saubere Aussparung für späteren Anschluss der Wasser- und Abwasserleitung.
